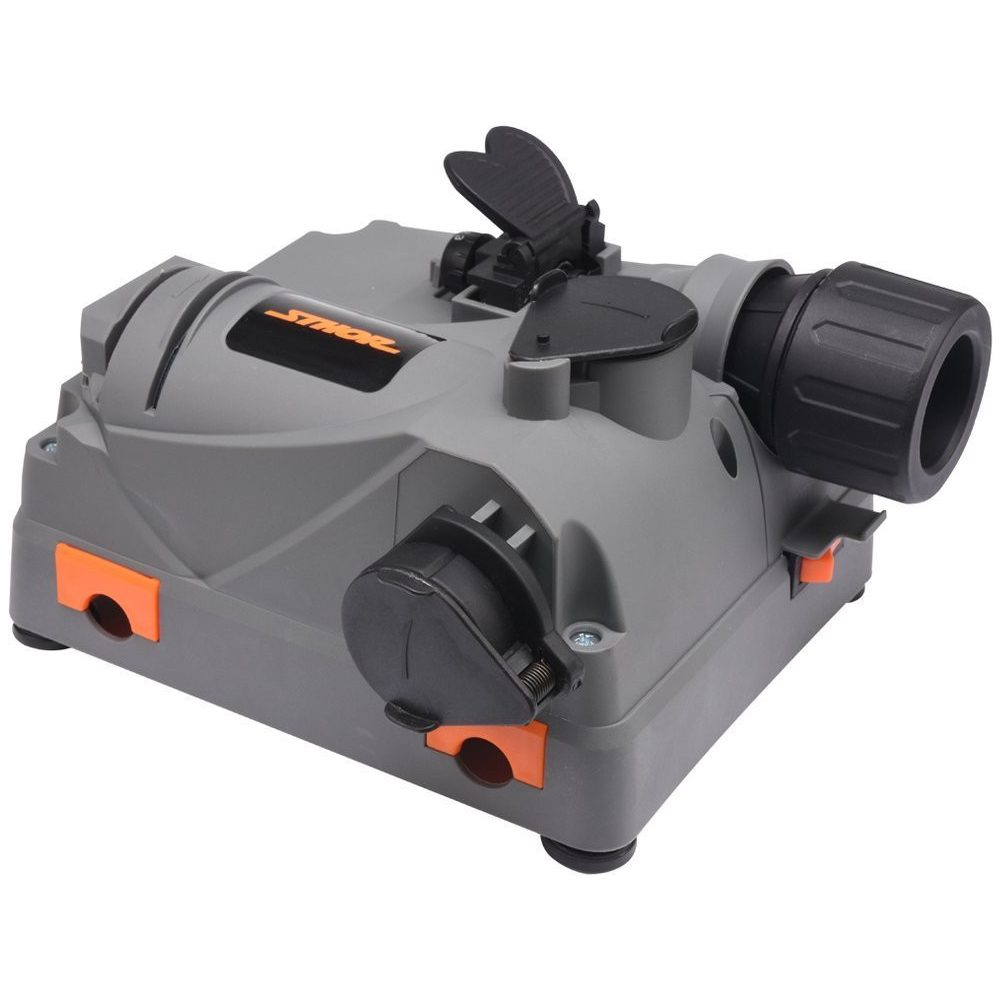

Sthor multifunkciós fúrószár, olló, balta és késélező - 150W

Sthor multifunkciós fúrószár, olló, balta és késélező - 150W

Műszaki adatok:

Hálózati feszültség: 230 [V]
Hálózati frekvencia: 50 [Hz]
Névleges teljesítmény: 150 [W]
Névleges fordulatszám: 5500 [min-1]
A fúrószár átmérője: 3 – 13 [mm]
Fúrószár csúcsszöge: 118 [fok]
Szigetelési osztály: II
Védelmi fokozat: IP20
Zajszint: 81,56 ± 3 / 94,56 ± 3 [dB]
Tömeg: 1,62 kg [kg]

Alkalmazása:

A munka megkezdése előtt az élező gépet állítsa egyenletes, lapos és kemény felületre. Győződjön meg róla, hogy a gép mindegyik talpa támaszkodik az alapfelületre.

Fúrószárak élezése

A fúrószár élezésének megkezdése előtt a fúrót megfelelő módon rögzíteni kell a befogó satuba, ehhez meg kell nyomni a pofák rögzítő zárját, aminek hatására kinyílnak.

A satu forgatógombjával állítsa az átmérőt egy kicsit nagyobbra, mint az megélesítendő fúrószár átmérője, hogy szabadon mozogjon a satuban. A satut tegye fúrószár pozícionáló fészkébe.

Ügyeljen rá, hogy a fúrószár satuján bütykök találhatók, amelyeknek bele kell találniuk a fészek hornyaiba.

Emelje fel a pofák rögzítő zárják, amire azok befogják a fúrószárat. Úgy kell forgatni a fúrószárat, hogy az a legkeskenyebb helyen legyen megfogva.
A szabályozó forgatógombbal be kell állítani azt az anyagmennyiséget, amit az élezés során le kell köszörülni. A forgatógombnak a nyíllal megegyező irányban történő elforgatása növeli a leköszörülendő anyag mennyiségét. Közönséges fúrószár élezésekor a minimális szintre kell beállítani a leköszörülendő anyagmennyiséget.

Amennyiben a fúrószáron nagyobb sérülés van, növelni kell a leveendő anyag mennyiségét.
Szorítsa oda a fúrószárat a pozícionáló tüske hegyéhez, majd elfordítva az óramutató járásának megfelelő irányban, rögzítse a fúrószárat a satuban.

Nyomja meg a pofák rögzítő zárát, majd húzza ki a satut a benne rögzített fúrószárral együtt a pozícionáló fészekből.
Kapcsolja be az élező gépet, és várja meg, amíg eléri a névleges fordulatszámát. Hajtsa el a fúrószár élező fészek fedelét, eltolva, azt a nyíllal jelzett irányban. Tegye be a satut a benne rögzített fúrószárral a fészekbe, meggyőződve róla, hogy a satun lévő bütykök a fészekben kialakított hornyokba találtak. Amikor hallja a köszörülés hangját, mozgassa egyik, majd másik oldalra 5 – 10 másodpercig, egyidejűleg enyhén hozzányomva a fúrószárat a köszörűkoronghoz.

Majd húzza ki a satut a fészekből, fordítsa el 180 fokkal, és ismételje meg a műveletet a fúrószár élének másik oldalán. Mindig a fúrószár mindkét élét köszörülni kell.
Figyelem! Az élek mindegyikét ugyanolyan hosszú ideig kell köszörülni, és ugyanolyan erővel kell benyomni. Ez megelőzi a fúrószár nem egyforma élezését.
10 mm-es vagy annál nagyobb átmérőjű fúrószárak élezésének esetében még meg is kell csiszolni a fúrószár érintkező felületét.
Ehhez a fent leírt módon történt élezés után a satut a fúrószárral be kell dugni a fúrószár érintkező felületeinek csiszolására szolgáló fészekbe, és finoman be kell nyomni néhány másodpercig.

Majd húzza ki a satut a fészekből, fordítsa el 180 fokkal, és ismételje meg a műveletet a fúrószár másik érintkező felületén.

A fúrószár megélezése után értékelni kell a munka eredményét. Ha a fúrószár csúcsa az élezés után kék vagy más elszíneződést kap az acél természetes színéhez viszonyítva, az azt jelenti, hogy a felület túlhevült, és csökkenteni kell a köszörűkorongra az élezéskor kifejtett nyomást.
Ha az élezés után a fúrószár élei nem egyforma hosszúak, az azt jelenti, hogy nem egyforma hosszú ideig élezték, és nemegyforma erővel szorították be a fúrószár két oldalát, és ezt ki kell egyenlíteni.

Fejszék, kések és ollók élezése

Figyelem! Fejszék, kések és ollók élezését olyan védőkesztyűben kell végezni, ami véd a kéz megvágásától.

Válassza ki az adott típusú él élezéséhez való rést, kapcsolja be az élező gépet, és várja meg, amíg eléri a névleges fordulatszámát.

Vezesse be az élt a megfelelő résbe, majd húzza át rajta, a köszörűkorongnak a gép házán nyíllal jelzett forgásirányával ellentétes irányban.

Mialatt áthúzza, az élt nem nagy erővel a köszörűkoronghoz szorítja. Ismételje meg néhányszor a műveletet. Majd kapcsolja ki az élező gépet a kapcsolóval, és húzza ki a hálózati kábel dugaszát a hálózatból.

Figyelem! Élezéskor az élt mindig a köszörűkő forgásával ellentétes irányban kell húzni. Soha ne húzza az élt a köszörűkorong
forgásával megegyező irányban.

A porgyűjtő edény ürítése

Az élező gép két edénnyel rendelkezik, amelyekben gyűlik a munka közben keletkező por. A munka befejezése után minden esetben ki kell ezeket üríteni. Ehhez ki kell őket húzni az élező gép házából, ki kell tisztítani, majd vissza kell tenni az élező gép házába.
